C’est un dispositif médical, chargé d’enregistrer les activités cardiaques négatives et positives des patients, propulsé par des électrodes, capables d’enregistrer les dommages du coeur, la vitesse des palpitations ou une anomalie, en plus des effets laissés par les médicaments cardiaques.
Ce type d’appareil, caractérisé par 3,6 ou 12 canaux et enregistrer chacune des 12 dérivations dans un délai de 2,5 secondes. En outre, il offre de nombreux avantages par rapport à ceux d’un seul canal, car ils permettent de contraster les examens de plusieurs dérivations pendant le même rythme cardiaque, fournissant beaucoup d’interprétation, et optimisant en conséquence la précision du diagnostic.
Fonctions d’un électrocardiographe multicanal
Cet équipement permet de reconnaître et de différencier les signaux ECG normaux de ceux qui ne le sont pas à l’aide d’un ordinateur à motifs. Il détermine et identifie les mesures importantes, à travers les analyses de la fréquence cardiaque, l’amplitude du signal, la capacité des ondes ou les intervalles entre les mécanismes des ondes.
De même, il a un connecteur de déviation, où l’étalon certifie la contribution de chaque électrode à travers des résistances, obtenant la dérivation d’intérêt. Grâce à l’utilisation de ces équipements et d’un système de mémoire, les signaux sont stockés à côté des données saisies manuellement, et grâce à un convertisseur numérique, la lecture imprimée est réalisée. Par la suite, il dispose d’un micro contrôleur, qui inspecte tous les appareils électrocardiographiques enregistrés.
Parties d’un électrocardiographe
Cette trousse présente les mécanismes pour réaliser les électrocardiogrammes des patients, formés comme suit :
- Il dispose d’un amplificateur biopotentiel, qui émet des signaux d’étalonnage, de protection, de préampli, de circuit d’isolation et d’amplificateur de poignée.
- Réduit l’impédance de l’électrode de terre, en connectant la jambe droite, créant une terre active retirée de la terre électrique, afin d’augmenter la sécurité.
- Sélecteur de dérivation, à travers un est un modèle amplificateur de biopotentiels, permettant la transmission des électrodes pour atteindre la dérivation d’intérêt.
- Il possède un système de stockage qui réserve le signal avant d’être imprimé.
- Microcontrôleur : chargé d’enregistrer les opérations effectuées par l’électrocardiographe.
- Il doit être opéré par un spécialiste, chargé d’imprimer et de lire les signaux captés, en utilisant en plus des plumes et du papier thermique continu ou injection d’encre.
Selon ce qui précède, il faut faire appliquer chacun des circuits pour obtenir les résultats souhaités, ceux-ci sont captés par dérivation unipolaire V6 avec les électrodes situées aux deux extrémités supérieures et au pied gauche, qui sont envoyées vers le microcontrôleur. Ensuite, le signal original est transpercé pour préparer correctement la prise ECG et obtenir une meilleure analyse, laquelle applique le filtre à 80 Hz, et élimine toute interférence magnétique qui pourrait exister dans l’environnement. De plus, grâce à un filtre à 20 Hz, il envoie les informations importantes et élimine les signaux à 5 Hz, semblables à ceux émis par les poumons. Enfin, un filtre compris entre 55 et 65 Hz est appliqué, ce qui élimine les fréquences externes telles que celles générées par l’alimentation de l’appareil.
Électrocardiographe marque KALSTEIN
Chez KALSTEIN, nous disposons d’équipes formées à l’électrocardiogramme, couramment utilisées pour détecter les rythmes cardiaques anormaux et étudier les causes des douleurs thoraciques. De même, un électrocardiogramme enregistre l’activité électrique du coeur. Le coeur produit de petites impulsions électriques qui se propagent à travers le muscle cardiaque pour faire que le coeur se contracte. C’est pourquoi nous vous proposons les électrocardiographes ECG à 12 canaux, où vous pouvez collecter des signaux ECG à 12 dérivations simultanément et imprimer des formes d’onde ECG avec un système d’impression thermique. ICI

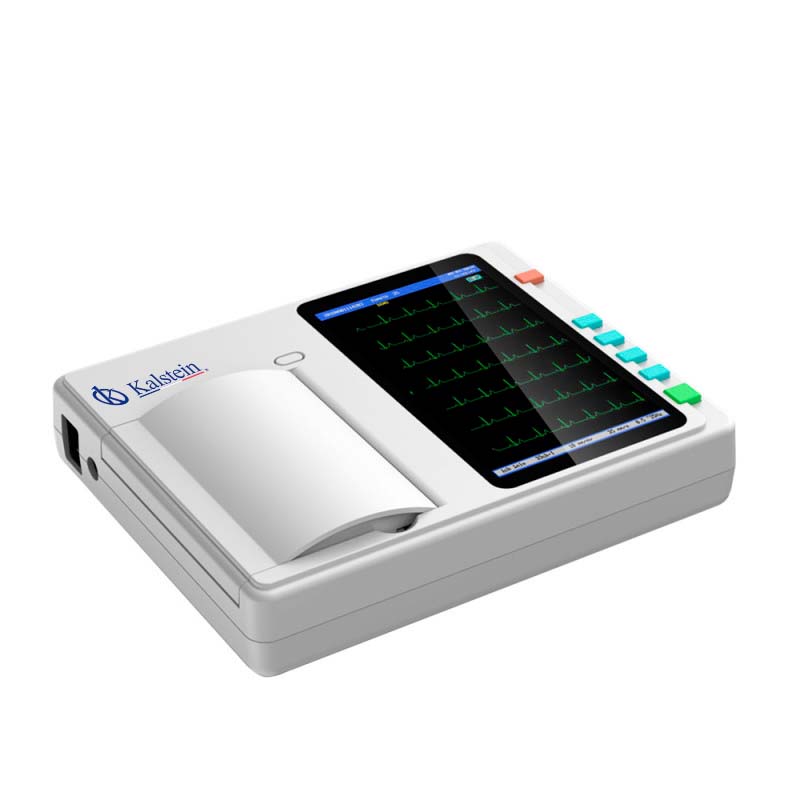

Nous avons des modèles YR, avec écran tactile de 7″, prend en charge les capacités d’analyse Ecg, 12 conducteurs standard, courant de circuit d’entrée ≤ 0.0.05h05, dérive anti-ligne de base automatique, vitesse de papier 12,5 mm/s, 25 mm/s, 50 mm/s. Pour plus d’informations, visitez-nous sur ICI
